Las fuentes de alimentación de esta serie están diseñadas para la alimentación de maniobras que requieran una corriente continua estabilizada partiendo de la tensión de red.

La estabilización de la tensión de salida se obtiene mediante un regulador conmutado en primario de tipo flyback o forward según el modelo, con lo que se consigue un elevado rendimiento.



The power supplies of this series they are designed for to meet customer of maneuvers that require a stabilized direct current since the main supply.

The stabilization of the output tension obtains herself by means of a switching regulator flyback or forward according to the model, that a raised efficiency gets himself with.


FCP 36W24T
FCP60W24T
FCP 96W24T
FCP 144W24T

ESPECIFICACIONES

SPECIFICATIONS


Entrada AC

          230 Vac ± 10%, 50-60 Hz (otras tensiones ver opciones)
          Fusible: 3.15 A rápido
AC Input

230 Vac ± 10%, 50-60 Hz (other input voltage see options)
Fuse: 3.15 A fast time


Salida DC

Rizado residual:
Ruido residual:
Regulación de línea ±10%:
Regulación de carga 0-100%:
Tiempo de respuesta 0-100% carga:
Protección contra sobrecargas:
Protección contra cortocircuitos:
Protección contra sobretemperatura:

General

Rendimiento típico:
Rigidez dieléctrica (entrada/salida):
Coeficiente de temperatura:
Conexión a tierra (clase):
Grado de protección:
Bornes de conexión:
Sección máxima conductores:
Fijación:
Refrigeración:
MTBF:
Salida OK :

Envolvente

Temperatura de trabajo:
Temperatura de almacenamiento:
Humedad relativa sin condensación:

Normas internacionales

Seguridad:
Compatibilidad electromagnética.
Norma genérica de emisión. Parte 2.
Entorno industrial:
Compatibilidad electromagnética.
Norma genérica de inmunidad. Parte 2.
Entorno industrial:




0.5% típico.
0.8% max.
0.5% max.
0.5% max.
< 1ms.
Corta V salida
Corta V salida
Corta V salida



85 %
3000 Vrms.
0.02% / ºC típico
CLASE I
IP-30
Enchufafles
2.5 mm2
Carril DIN.
Natural
> 120.000 horas
led verde




0ºC a +50ºC
-30ºC a +70ºC
5% a 90%



EN 60950

EN 50081-2

EN 50082-2
DC Output

Residual ripple factor:
Residual noise:
Line regulation ±10%:
Load regulation 0-100%:
Recovery time for load 0-100%:
Overload protection:
Short-circuit protection:
Over temperature protection:

General

Efficiency (typical):
Dielectric strength:
Temperature coeffient:
Earth connection:
Protection degrees:
Connection:
Rated cross-section:
Fixing:
Cooling:
MTBF:
OK output / fuse failure:

Environmental

Operating temperature:
Storage temperature:
Relative humidity (non condensing):

International Standards

Safety:
Electromagnetic compatibility. Generic
emission standard. Part 2. Industrial environment:
Electromagnetic compatibility. Generic
immunity standard. Part 2. Industrial environment:




0.5% typical.
0.8% max
0.5% max.
0.5% max.
< 1ms.
Voltage cutoff type
Voltage cutoff type
Voltage cutoff type



85 %
3000 Vrms.
0.02% / ºC typical.
CLASS I
IP-30
Plug-in
2.5 mm2
DIN rail.
Natural convection
> 120.000 hours
led green


0ºC to +50ºC
-30ºC to +70ºC
5% to 90%




EN 60950

EN 50081-2

EN 50082-2

     LOS VALORES DE LAS ESPECIFICACIONES SON CON ENTRADA NOMINAL, PLENA CARGA Y 25ºC SALVO OTRAS INDICACIONES.
     ALL SPECIFICATIONSARE TYPICAL AT NOMINAL INPUT, FULL LOAD AND 25ºC UNLESS OTHERWISE STATED.


   Referencia
   Reference

   V salida
   V output

   I salida
   I output

   I entrada
   I input

   Caja
   Case

   Peso
   Weight
Opciones
Options

   FCP36W24T
   FCP60W24T
   FCP96W24T
   FCP144W24


   24 Vdc
   24 Vdc
   24 Vdc
   24 Vdc


   1.5 A
   2.5 A
   4 A
   6 A


   0.3 A
   0.4 A
   0.6 A
   0.8 A


   A
   A
   B
   B

   0.4 Kg
   0.5 Kg
   0.6 Kg
   0.6 Kg
    - 115V:


    - V:


   Tensión entrada 115 Vac
   Input voltage 115 Vac

   Montaje vertical solo (caja B)
   Vertical set-up (case B only)

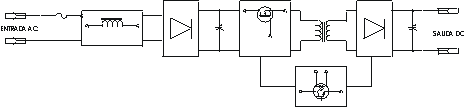

Esquema de bloques

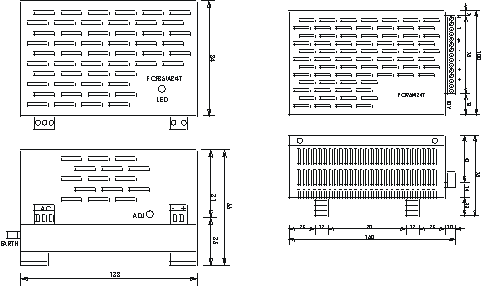

          Dimensiones Caja A / Case A                    Dimensiones Caja B / Case B
